如何找到适合我的应用场景的空压机过滤器?
第一步是了解您必须防止哪种类型的污染物污染您的系统,并确定您的应用所需的空气纯度等级。
您需要识别空气系统中遇到的污染物,以及明确所需的空气纯度等级。阿特拉斯·科普柯提供多种专门设计的压缩空气过滤器,帮您应对各种威胁。在下表中,根据系统中存在的污染物选择优质的压缩空气过滤器,这可以确保您的空气过滤系统高效运行,并保护您的设备免受有害物质的损害。
阿特拉斯·科普柯的空气压缩机过滤器系列为何值得您拥有?
阿特拉斯·科普柯的专业过滤团队一直在想方设法让客户获得竞争优势。新一代压缩空气过滤器采用多种创新技术,旨在使空气压缩机系统运行更高效、操作更轻松。下面向您详细介绍三个方面的新特点:
理想的过滤技术
为了确保您的系统得到充分的保护,阿特拉斯·科普柯新一代过滤器采用了不同的过滤技术——每种技术都旨在应对您的气流所面临的特定威胁。其中包括:
inPASS™ 旁路
除了性能卓越的滤芯,创新性的内置旁通设计过滤器端盖,确保您能够在不中断气流的情况下保养更换过滤器滤芯。
这意味着无需安装昂贵的外部管道旁路,降低了运营和能源成本,减少了维护时间,从而节省了大量的投资。
保养指示器
为确保持续稳定的提供高品质压缩空气,通过保养指示器可以直观方便地检查过滤器的运行时间、压差和维护状态,甚至提供了远程警报干接点接口选项。
此表提供了有关压缩空气过滤器及其一般应用的信息。
与专家交谈
选择合适的过滤器非常重要,合适的过滤器可以充分保护压缩空气系统,尽可能降低投资成本。因此,如果不确定要过滤哪些污染物或必须达到哪个 ISO 等级,请联系阿特拉斯·科普柯空压机,我们将帮助您找到合适的解决方案。

法兰设计

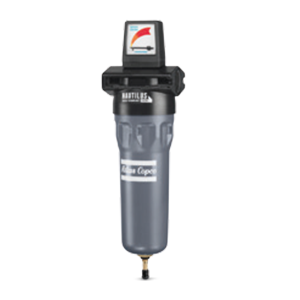

螺纹设计

塔式设计
名称 |
DDp+ |
PDp+ |
DD+ |
PD+ |
UD+ |
QD+ |
QDT+ |
级别 |
初级 |
高级 |
初级 |
高级 |
超级 |
基本型 |
加强型 |
污染物 |
干尘 |
油悬浮物/湿粉尘 |
油蒸汽 |
特殊应用
名称 |
H 高压 |
SFA 无硅 |
||||
级别 |
初级&高级 |
初级&高级 |
基本型 |
初级&高级 |
初级&高级 |
基本型 |
污染物 | 干尘 | 油悬浮物/湿粉尘 | 油蒸汽 | 干尘 | 油悬浮物/湿粉尘 | 油蒸汽 |
干尘
微生物
油悬浮物
湿尘
油蒸汽
水滴
还有一种甄选过滤器的方法,是根据国际标准 ISO 8573-1:2010 确定您所需的空气纯度。下表列出了各种 ISO 8573-1:2010 空气纯度等级,以及符合这些等级的阿特拉斯·科普柯过滤器和干燥机组合。要了解有关 ISO 8573-1:2010 标准的更多信息,请阅读我们关于压缩空气质量 ISO 等级的博客详文。
ISO 8573-1:2010 等级
|
固体颗粒 |
水分
|
润滑油 (悬浮物、液体和蒸汽) |
||
潮湿条件 |
干燥条件 |
||||
|
由客户指定* |
无油压缩机 |
|||
1 |
DD+ 和 PD+ |
DDp+ 和 PDp+ |
吸附式干燥机 |
DD+ 和 PD+ |
和 QD+/QDT |
UD+ |
UD+ |
和 QD+/QDT |
|||
2 |
DD+ |
DDp+ |
吸附式干燥机、转鼓式干燥机 |
DD+ 和 PD+ |
|
UD+ |
|||||
3 |
DD+ |
DDp+ |
吸附式干燥机、膜式干燥机、转鼓式干燥机 |
DD+ |
|
4 |
DD+ |
DDp+ |
膜式干燥机、冷冻式干燥机 |
DD+ |
|
5 |
DD+ |
DDp+ |
膜式干燥机、冷冻式干燥机 |
- |
|
6 |
- |
- |
膜式干燥机、冷冻式干燥机 |
- |
典型安装示例
A | 压缩机 - UD+ | 空气纯度等级 ISO 8573-1:2010 [1:-:2] |
B | 压缩机 - UD+ - 冷冻式干燥机 | 空气纯度等级 ISO 8573-1:2010 [1:4:2]* |
C | 压缩机 - UD+ - 冷冻式干燥机 - QDT - DDp+ | 空气纯度等级 ISO 8573-1:2010 [2:4:1] |
D | 压缩机 - UD+ - 吸附式干燥机 - DDp+ | 空气纯度等级 ISO 8573-1:2010 [2:2:2] |
E | 压缩机 - UD+ - 吸附式干燥机 - QDT - DDp+ - PDp+ | 空气纯度等级 ISO 8573-1:2010 [1:2:1] |
