自冲铆钉棘轮系统

轻松实现轻量化车身的连接

汽车行业解决方案

用于大批量生产的 Henrob 自冲铆接解决方案

棘轮系统可立柱安装或机器人抓取

Henrob electric tape feed system

Henrob 棘轮式自冲铆接枪头

棘轮系统适用于汽车行业大批量生产的项目，供钉方式快速、可靠、且经济高效。棘轮供钉方系统供钉节拍低至 1.2 秒。这些系统适用于白车身装配，包括车架、门柱、车门和引擎盖，以及天窗在内等零部件。

系统元器件

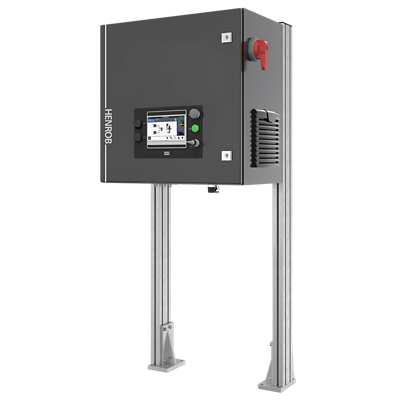

控制柜

可选的电容模块在铆接过程中节省电力能耗

提供能源回收选项

适用于标准系统布局及多种通讯协议，满足产线的各种要求。控制柜包含触摸式 HMI，在线监控，系统诊断与保养安排，帮助您的工作运转顺利流畅。

数据驱动服务

监控连接质量

可监控多达 20 个控制柜

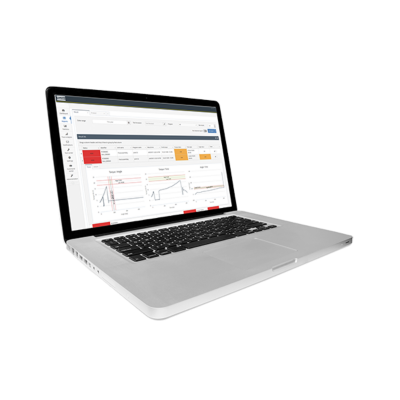

数据驱动服务 (DDS) 可通过追踪铆点数据来优化工艺流程，利用数据记录和系统诊断提供装配过程的详细数据，优化易耗品资源配置。系统备份功能可快速上传数据，为质量管理提供支持。

铆钉供应

防错和可重复使用的钉盘选配

防错和可重复使用的钉盘选配

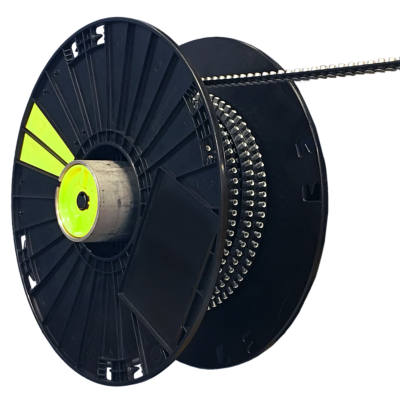

纸板或塑料回收铆钉钉盘可容纳 4000 - 10000 颗铆钉，具体取决于铆钉尺寸。
可选防错解决方案，可在中心位置配置一个机械配件，以防止装错钉盘。
若场地允许，特定的塑料钉盘可回收再利用。

Henrob 铆模检测相机

消除使用缺陷铆模的风险，保证连接质量

在铆接过程中检测铆模状况

铆模在铆接工艺中至关重要，铆模检测相机在铆接间隔的间隙进行铆模检测，仅需 0.5 秒的检测时间即可确保下次铆接时铆模的可用性。该相机可以安装在充钉站上，也可安装在独立的支架上。

Henrob 铆模更换装置

提升工艺柔性，以更少的铆接系统完成更多的铆接，有效降低成本。

一个工作站可进行多个工艺

无需人工进入围栏，可为每个铆点自动选择正确的铆模。这些铆模使用防错包装，从而防止出错。可自动检测、丢弃和更换损坏的铆模，铆模更换时间仅 4.5 秒。

自冲铆钉棘轮系统

功能

伺服铆接技术
实时过程监控
快节拍
100% 占空比
连接可靠性高

可选配置

数据驱动服务
自动铆模切换
自动铆模检测
换枪盘方案
铆钉防错

适用于以下应用
