压缩空气过滤器电子书
过滤器在正确处理压缩空气方面发挥着至关重要的作用。在这本有关过滤器的交互式电子书中，您将了解有关污染物以及哪些过滤器可为您提供有效保护的所有信息。
QD+、QDT 系列
针对空气压缩机的油蒸汽过滤解决方案
QDT 和 QD+ 系列 - 油蒸汽过滤的理想解决方案
油蒸汽对压缩空气系统构成严重威胁，它们可能会损坏气动设备并污染终端产品，从而导致运营成本增加。阿特拉斯·科普柯开发的优质空气过滤器可保障您的运营，防止其受到油蒸汽的影响。
- 说明
- QD+ 系列
- QDT 系列
- 认证
- 空气质量要求
- 规格
- 优势
- 更多阅读内容
- 相关产品
- 服务 联系我们
说明
如果油蒸汽进入压缩空气流，它们可能会损坏气动设备并污染终端产品，从而显著增加企业的运营成本。
因此，阿特拉斯·科普柯开发了一系列优质空气过滤器，可保障您的运营和投资，防止其受到油蒸汽的影响。QDT 和 QD+ 系列过滤器有助于您的设备延长使用寿命，并确保您的终端产品达到严格的质量标准。
了解您的空气质量要求
了解您的空气质量要求和要遵守的标准有助于您选择合适的空气过滤器，从而降低您的投资成本，并确保您能充分利用压缩空气系统。
如果您不确定要使用哪种过滤器，只知道必须防止系统受到油蒸汽的影响，那么，您必须先了解您的空气质量要求。对于某些应用，压缩空气流中的油蒸汽不会造成问题，例如为轮胎充气。另一方面，比如在洁净室环境中，必须先将这些蒸汽过滤掉，避免其污染成品。
如果您不确定哪种 ISO 标准适用于您的运营条件，或者不确定必须防范哪种类型的污染物，您可以联系阿特拉斯·科普柯或参阅下表。
QD+ 系列
QD+ 系列

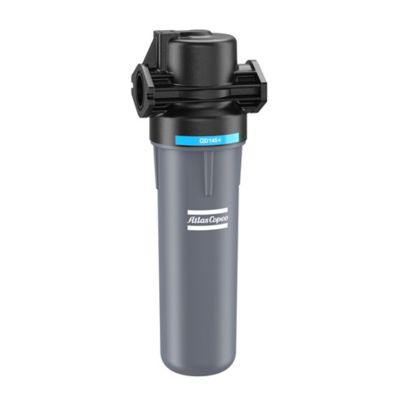

我们的 QD(+) 活性炭过滤器可高效地减少压缩气流中的油蒸汽和气味，为您的投资、设备和工艺提供保护。活性炭层具有吸附能力，可将残留油含量降至 0.003 mg/m³ 以下。并使过滤器在整个生命周期内保持低压降。

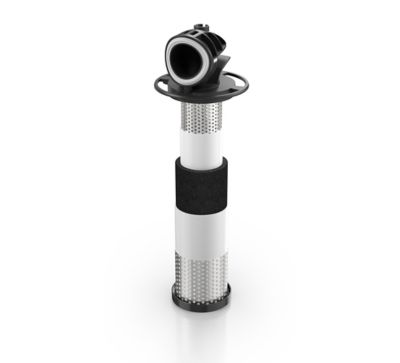

QD+ 过滤器不仅可确保尽可能地去除油蒸汽，还可确保低扬尘量。选用不锈钢滤芯、双 O 型圈、环氧树脂密封盖和具有防腐涂层的过滤器外壳等高质量材料，确保高性能和可靠性。
QD+ 系列过滤器还易于维护，从而进一步降低您的运营成本。推进式滤材使过滤器维护更方便。保养指示器显示（预防性）维护警报。
QD+ 性能
| QD+ | ||
| Contaminant | Oil vapor | |
| Filtration technology | Macro-structured activated carbon | |
| Test method | ISO 8573-5:2001 | |
| Maximum oil carry-over (mg/m³)* | 0.003* | |
| ISO class 8573-1 | [2:-:1] | |
| Average dry pressure drop (mbar) | 75 | |
| Element service | After 2,000 operating hours or 1 year | |
| For flanged filters: after 1,000 operating hours or 1 year | ||
| Water separation | ||
| Precede with | UD+ or DD+/PD+ | |
| Dryer | ||
| * In a typical installation with refrigerant dryer and UD+ filter. | ||
QDT 系列
QDT 系列

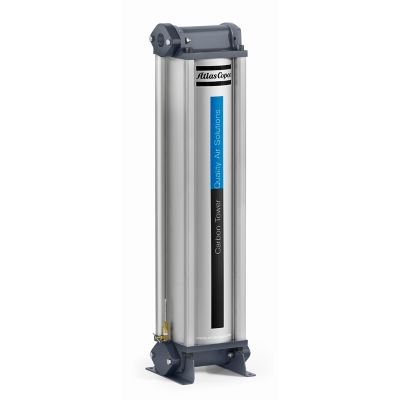

这些过滤器由高效活性碳塔组成，可去除压缩空气供应中的油蒸汽、碳氢化合物和气味。通过吸附作用，活性碳层可将残留油的含量降低至 0.003 mg/m³ 以下。
得益于出色的内部气流通道，QDT 系列过滤器还实现了较低的压降，可在过滤器的整个使用寿命期间使压降保持尽可能低的水平。其坚固的设计和出色的过滤器材料也使 QDT 系列非常可靠。
QDT 性能
| QDT | ||
| Contaminant | Oil vapor | |
| Test method | ISO 8573-5:2001, ISO 12500-2:2007 | |
| Maximum oil carry-over (mg/m³)* | 0.003 | |
| Average dry pressure drop (mbar) | 125 (QDT 20-310) | |
| 72 (QDT 425-1800) | ||
| Element service | After 4,000 operating hours or 1 year (up to QDT 310) | |
| After 8,000 operating hours or 1 year (from QDT 425) | ||
| Precede with | Water separation UD+ or DD+/PD+ | |
| Dryer | ||
| * After UD+ or DD+/PD+. | ||
认证
认证
QDT 系列 - ISO 8573-5:2001
有关 QD+ 和 QDT 系列的更多信息，请查阅手册。
为了滤掉油蒸汽（以及烃类和气味），阿特拉斯·科普柯还推出了高压 H 系列过滤器及无硅 SFA 系列过滤器。
理想的过滤技术
QD+ 系列采用宏观结构活性碳技术，其表面结构比典型的碳过滤器大。凭借其卓越的吸附能力，它可在更长的时间内提供稳定的性能。
inPASS™ 旁路
QD+ 系列配有内置旁路，使您能够在不中断气流的情况下保养过滤器。于您而言，这意味着无需安装昂贵的外部管道旁路，降低了运营和能源成本，减少了维护时间，从而节省了大量的投资。
保养指示器
为确保空气质量恒定，QD+ 系统配有保养指示器，可方便地检查过滤器的运行时间、压差和维护状态。它甚至可以发送远程警报。
专业的过滤技术
阿特拉斯·科普柯的专门过滤团队一直在寻找能让您获得竞争优势的方法。新一代过滤器采用多种创新技术，使您的过滤系统更高效，操作更轻松。下面只列举了三个例子。
空气质量要求
查找适合您的应用环境的过滤器
下表显示了各种 ISO 8573-1:2010 空气纯度等级，以及符合这些等级的阿特拉斯·科普柯过滤器和干燥机组合。
如果您不确定需要哪种 ISO 等级，但您确实知道必须要防止哪些污染物污染您的系统，请查看下面的常规和特殊应用表。它将为您提供哪种阿特拉斯·科普柯过滤器能够理想应对哪种污染物的概览。
| ISO 8573-1:2010 class | Solid particles | Water | Oil | ||
| (aerosol, liquid, vapor) | |||||
| Wet conditions | Dry conditions | ||||
| 0 | As specified by the customer* | Oil-free compressor | |||
| 1 | DD+ & PD+ | DDp+ & PDp+ | Desiccant dryer | DD+ & PD+ | & QD+/QDT |
| UD+ | UD+ | & QD+/QDT | |||
| 2 | DD+ | DDp+ | Desiccant dryer, rotary drum dryer | DD+ & PD+ | |
| UD+ | |||||
| 3 | DD+ | DDp+ | Desiccant dryer, membrane dryer, rotary drum dryer | DD+ | |
| 4 | DD+ | DDp+ | Membrane dryer, refrigerant dryer | DD+ | |
| 5 | DD+ | DDp+ | Membrane dryer, refrigerant dryer | - | |
| 6 | - | - | Membrane dryer, refrigerant dryer | - | |
空气污染物
在阿特拉斯·科普柯过滤器面前，灰尘、水和油将变得不堪一击。这些过滤器旨在去除以下一种或多种污染物：
- 污垢：灰尘、固体颗粒、铁锈颗粒、微生物。
- 水：冷凝的液态水、水悬浮物、酸性冷凝水。
- 油：液体油、油悬浮物、碳氢化合物蒸汽。
干尘
微生物
油悬浮物
湿尘
油蒸汽
水滴

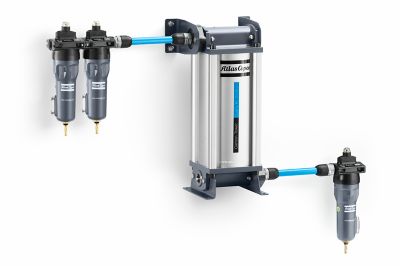

UD+ 和 QDT：成功的组合
阿特拉斯·科普柯 UD+ - QDT 过滤器系列符合 ISO 8573-1:2010 标准 1 级空气纯度对典型压缩空气装置中总含油量的要求。
UD+ |
QDT |
|
|---|---|---|
Liquid oil & oil aerosol removal |
Oil vapor removal |
|
Guaranteed 0.0009 mg/m³ aerosol and liquid |
Guaranteed 0.003 mg/m³ vapor |
|
40% pressure drop reduction compared to DD+/PD+ |
65% pressure drop reduction compared to previous QDT |
|
50% footprint reduction |
Extremely compact compared to vessel designs |
规格
如果您知道 QDT 或 QD+ 系列过滤器是适合您的理想解决方案，那么您可以在下面找到相关技术规格的详细信息。
QD+ 系列技术规格
Filter size with or without inPASS™ |
Nominal capacity |
Reference pressure |
Maximum pressure |
Connections |
||||
|---|---|---|---|---|---|---|---|---|
|
l/s |
cfm |
bar(e) |
psig |
||||
7+ |
7 |
15 |
7 |
102 |
||||
15+ |
15 |
32 |
7 |
102 |
||||
25+ |
25 |
53 |
7 |
102 |
||||
45+ |
45 |
95 |
7 |
102 |
||||
75+ |
75 |
159 |
7 |
102 |
||||
110+ |
110 |
233 |
7 |
102 |
||||
145+ |
145 |
307 |
7 |
102 |
||||
180+ |
180 |
381 |
7 |
102 |
||||
240+ |
240 |
509 |
7 |
102 |
||||
300+
|
300 |
636 |
7 |
102 |
||||
With inPASS™ |
||||||||
380+ |
380 |
805 |
7 |
102 |
||||
425+ |
425 |
901 |
7 |
102 |
||||
510+ |
630 |
1081 |
7 |
102 |
||||
Without inPASS™ |
||||||||
360+ |
360 |
763 |
7 |
102 |
||||
430+ |
430 |
911 |
7 |
102 |
||||
525+ |
525 |
1112 |
7 |
102 |
||||
630+ |
630 |
1335 |
7 |
102 |
||||
Flanged |
|
|
|
|
||||
550+F/630+F |
550 |
1165 |
7 |
102 |
||||
850+F/970+F |
850 |
1801 |
7 |
102 |
||||
850+T |
850 |
1801 |
7 |
102 |
||||
1100+F/1260+F |
1100 |
2331 |
7 |
102 |
||||
1100+T |
1100 |
2331 |
7 |
102 |
||||
1400+F/1600+F |
1400 |
2967 |
7 |
102 |
||||
1800+F/2200+F |
1800 |
3814 |
7 |
102 |
||||
2200+F/2400+F |
2200 |
4662 |
7 |
102 |
||||
3000+F/3600+F |
3000 |
6357 |
7 |
102 |
||||
4000+F |
4000 |
8476 |
7 |
102 |
||||
5000+F |
5000 |
10595 |
7 |
102 |
||||
6000+F |
6000 |
12714 |
7 |
102 |
||||
7000+F |
7000 |
14833 |
7 |
102 |
||||
8000+F |
8000 |
16952 |
7 |
102 |
||||
QD+ 系列 - 修正系数
| Working pressure in bar(g) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| Correction factor | 0.38 | 0.53 | 0.65 | 0.75 | 0.83 | 0.92 | 1 | 1.06 | 1.2 | 1.31 | 1.41 | 1.5 |
QDT 系列技术规格
| Filter size | Nominal capacity | Connections G or NPT | |
| l/s | cfm | in | |
| 20 | 20 | 42 | 1/2 |
| 45 | 45 | 95 | 1 |
| 60 | 60 | 127 | 1 |
| 95 | 95 | 210 | 1 |
| 125 | 125 | 265 | 1 1/2 |
| 150 | 150 | 318 | 1 1/2 |
| 185 | 185 | 392 | 1 1/2 |
| 245 | 245 | 519 | 1 1/2 |
| 310 | 310 | 657 | 1 1/2 |
| 425 | 425 | 901 | DN 80 3" |
| 550 | 550 | 1165 | DN 80 3" |
| 850 | 850 | 1801 | DN 100/4" |
| 1100 | 1100 | 2331 | DN 100/4" |
| 1800 | 1800 | 3814 | DN 150/6" |
当使额定压力以外的其他压力工作时，通过将修正系数乘以额定 AML 流量来计算实际排气量 (FAD)。计算出的实际流量与 AML 规定的压降相对应。
QDT 系列 - 修正系数
对于其他压缩空气进口温度，请将过滤器流量除以以下修正系数 (Kt)：
| Inlet temperature °C | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70* | 75* | 80* |
| Inlet temperature °F | 50 | 59 | 68 | 77 | 96 | 95 | 104 | 113 | 122 | 131 | 140 | 149 | 158 | 167 | 176 |
| Correction factor oil-free | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Correction factor oil-lubricated | 1 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.5 | 1.7 | 2.1 | 2.4 | 3 | 3.5 | 4.1 | 4.9 |
| * For QDT flanged only. | |||||||||||||||
对于其他压缩空气进口压力，请将过滤器流量乘以以下修正系数 (Kp)：
| Inlet pressure bar | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| Inlet pressure psi | 44 | 58 | 73 | 87 | 102 | 116 | 131 | 145 | 160 | 174 | 193 |
| Correction factor | 0.57 | 0.77 | 0.83 | 1 | 1 | 1 | 1 | 1.05 | 1.05 | 1.11 | 1.18 |
优势
技术优势
尽可能去除油蒸汽
测量空气纯度
易于维护
能源节约
