离心式压缩机的工作原理
本文将逐级解析工作原理，介绍各零部件及其功能，梳理主要机型，并客观分析该技术的优势与不足，文末与螺杆式、活塞式压缩机进行对比。
什么是离心式压缩机？
离心式压缩机属于动力式压缩机：它向连续气流输入能量，再将能量转换为压力。这与容积式压缩原理相反，容积式压缩是对固定容积气体进行密闭挤压。两类压缩机几乎所有实际性能差异，都源于这一原理区别。
“离心” 描述的是气体流动路径。空气沿转轴轴向流入叶轮进口，之后沿与转轴呈 90° 方向流出。径向排气是离心压缩机（也叫涡轮压缩机、径向压缩机）和轴流压缩机的区分点；轴流压缩机内，气体经过多组叶片后始终与转轴保持平行。
有一项特性尤为关键：压力来源于气体流速，而非密闭容积，因此设备输出并非恒定值，实际输出由当前进气工况及设备性能曲线决定。该特性在稳定负载下表现为优势，在其余工况下则会形成使用限制。
离心式压缩机

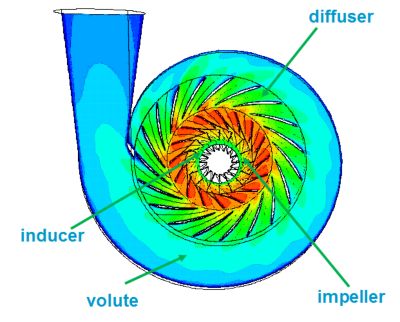

离心式压缩机的工作原理
压缩过程由四步循环流程构成。我们跟踪一份气体，看它经过单级压缩的全过程：
- 1.进气：空气沿转轴轴向被吸入叶轮进口，一般会经过一圈进口导叶，导叶使气体产生预旋，同时调节进气流量。
- 2. 叶轮。 旋转轮盘上的弧形叶片将气体向外甩出。叶轮是设备内部唯一对气体做功输入能量的部件。气体离开叶轮轮缘时具备很高流速，压力得到小幅提升。
- 3. 扩压器。 气体进入截面积逐步扩大的流道，流速降低，损失的动能转化为静压。单级压缩约一半的压力提升产生于扩压器，而非叶轮。
- 4. 蜗壳。 螺旋状集气结构收集扩压器四周的气体，输送至排气口，或是送入下一级压缩单元。
单级压缩无法将气体加压至工业管网常用的 7‑10 bar。因此压缩级采用串联布置，各级之间配置中间冷却器。级间冷却使气体体积缩小，降低下一级叶轮的做功负荷；带级间冷却的三级结构是工业无油空气的常用配置。动力式压缩机对比资料可查阅各级压力比，以及级间冷却带来的功耗节省。
离心式压缩机部件及其功能
叶轮与扩压器是核心部件，设备整体性能由二者决定：
| 零件 | 功能 |
|---|---|
| 进口导叶 | 对进气进行预旋，调节流量，不产生节流损耗；定速机型依靠它实现主要的气量调节。 |
| 叶轮 | 唯一对气体输入能量的部件。叶轮进口段引导气体进入叶道，叶片推动气体向外加速。叶轮直径与转速决定单级压缩能力。 |
| 扩叶器 | 将气体动能转化为静压。叶片式扩压器峰值效率更高，但适用流量区间较窄；无叶片式扩压器牺牲部分峰值效率，换取更宽的稳定工作区间。 |
| 蜗壳 / 集气室 | 收集扩压器周边气体并向后输送，理想状态下不损耗已经建立的压力。 |
| 中冷器 | 带走级间压缩产生的热量，让下一级叶轮处理温度更低、密度更大的气体，是多级压缩机实现高能效的关键。 |
| 齿轮箱 | 提升电机输出转速至叶轮工作转速。整体齿轮式结构中，叶轮安装在围绕中心大齿轮的小齿轮轴上，每一级均可运行在自身最优转速。 |
| 轴承 | 支撑高速旋转的转子，转子转速远高于电机转速；分为油膜轴承、气膜轴承、主动磁轴承，视机型设计选用。 |
| 轴封 | 隔绝流道内气体与外部润滑油。轴封选型决定整机气体流道实现无油，而不只是排气口无油。 |
| 控制系统 | 对照喘振线监控设备运行工况，在发生气体回流前开启放空阀。不属于可选配件，缺少该系统设备无法安全运行。 |
离心式压缩机的类型
离心压缩机有三种分类维度，任意一台设备都可以同时用这三个维度描述。
低压离心设备常被称作涡轮鼓风机。二者工作原理一致，但适用压力范围不同。
离心式压缩机的优势和局限性
离心式压缩机应用场景
应用场景具备共性：离心压缩机适用于用气量大、用气负荷稳定，且往往对压缩空气洁净度有要求的工况。
- PET 瓶吹工艺需要全天候高压无油压缩空气。空分及工业气体工厂需要持续处理大流量气体。
- 汽车工厂和纺织厂的大型供气管网负荷平稳。
- 食品、饮料和制药需要大流量且不会污染成品的压缩空气。
- 废水处理使用低压机型完成曝气；化工、石化、发电行业，既用它处理压缩空气，也用于工艺气体处理。
上述场景的共性不在于所属行业，而在于负荷特性。如果工厂除主供气系统外，还有车间、检修类用气需求，该部分用气一般由其他机型承担。阿特拉斯・科普柯离心压缩机系列列明了各系列覆盖的流量与压力区间。
离心式、螺杆式、活塞式：如何选择适配技术
这三类技术基本覆盖全部工业压缩空气应用。三者适配不同工况，因此压缩机选型应当优先分析用气负荷特征，而非直接选定设备。
| 离心式 | 螺杆 | 柱塞 | |
|---|---|---|---|
| 压缩原理 | 动力式：动能转化为压力 | 容积式：密闭容积压缩 | 容积式：密闭容积压缩 |
| 适用工况 | 大流量、稳定用气 | 中等流量，负荷可稳定可波动 | 小流量或间歇用气 |
| 部分负荷表现 | 较差：低于喘振限制会放空 | 较好：变速机型表现突出 | 较好：依靠启停调节 |
| 流道是否含油 | 结构原生无油 | 无油机型无油，普通机型含油 | 无油机型无油，普通机型含油 |
| 流道磨损情况 | 零部件无接触 | 无油机型转子互不接触 | 活塞环、阀件存在接触磨损 |
| 购置成本 | 最高 | 适中 | 最低 |
| 运行工况 | 24 小时连续运行 | 连续运行 | 小型机型可间歇运行 |
应依据用气负荷特性而非设备规格来解读本表。即便峰值流量适配离心式压缩机，用气总量大但负荷波动的工厂，采用多台螺杆压缩机往往比单台离心式压缩机更为合适。
